PR611系列多功能干体炉

PR611/PR613系列干体炉是集成了智能双区控温、自动温度校准、精密测量等先进技术的新一代便携式温度校准设备。具有优异的静态及动态温度控制特性,内置独立的全功能测温通道及标准器测量通道,并可编辑复杂的校准任务,无需其它外设即可实现热电偶、热电阻、温度开关、电信号输出型温度变送器的全自动校准。

    • 商品名称: PR611系列多功能干体炉
    • 商品编号: 04

    PR611/PR613系列干体炉是集成了智能双区控温、自动温度校准、精密测量等先进技术的新一代便携式温度校准设备。具有优异的静态及动态温度控制特性,内置独立的全功能测温通道及标准器测量通道,并可编辑复杂的校准任务,无需其它外设即可实现热电偶、热电阻、温度开关、电信号输出型温度变送器的全自动校准。

    PR611系列多功能干体炉是集成了智能双区控温、自动温度校准、精密测量等先进技术的新一代便携式温度校准设备。具有优异的静态及动态温度控制特性,内置独立的全功能测温通道及标准器测量通道,并可编辑复杂的校准任务,无需其它外设即可实现热电偶、热电阻、温度开关、电信号输出型温度变送器的全自动校准,非常适合工业现场及实验室使用。

  • ► 双区控温

       底部和顶部具有独立的控温单元,结合温度解耦控制算法,能够保障干体炉在复杂、变化环境下的温场均匀性。

    ► 快速升降温

        通过智能控制算法实时调整当前工况的加热量及制冷量,在优化控制特性的同时,能够大幅提高升降温速度。

    ► 全功能电测通道

        准确度优于0.02级,可校准各类热电阻、热电偶、温度变送器及温度开关。

    ► 参考测量通道

        标配绕线式铂电阻作为参考温度传感器,支持多点插值修正算法以获得更好的温度溯源准确性。

    ► 可编辑任务模式

        可编辑并设计包括温度校准点、稳定判据、采样方式、延时时间等多校准参数的复杂任务功能,从而实现多个温度校准点的全自动校准过程。

    ► 全自动温度开关校准

        具有可设定的斜率升降温及开关量测量功能,通过简单的参数设定即可执行全自动的温度开关校准任务。

    ► 支持HART型变送器校准

        内置250Ω电阻及24V回路电源,无需其它外设即可独立校准HART型温度变送器。

    ► 支持USB存储设备

        校准任务执行后生成的校准数据会以CSV文件格式保存在内部存储器中,该数据可以在干体炉上进行查看,也可通过USB接口将数据导出至USB存储设备。

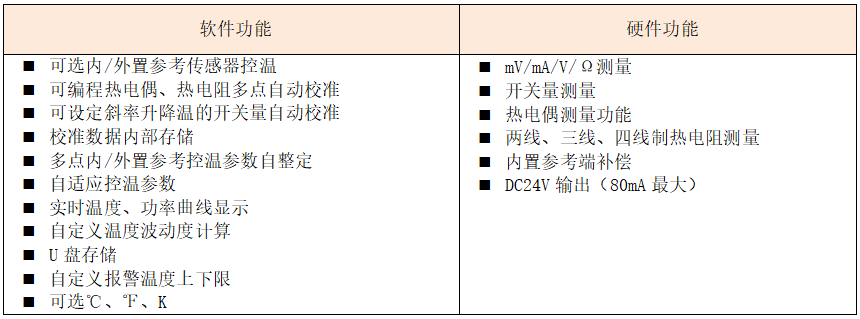

    主要功能列表

    软件功能

    硬件功能

    █ 可选内/外置参考传感器控温

    █ 可编程热电偶、热电阻多点自动校准

    █ 可设定斜率升降温的开关量自动校准

    █ 校准数据内部存储

    █ 多点内/外置参考控温参数自整定

    █ 自适应控温参数

    █ 实时温度、功率曲线显示

    █ 自定义温度波动度计算

    █ U盘存储

    █ 自定义报警温度上下限

    █ 可选℃、℉、K

    █ mV/mA/V/Ω测量

    █ 开关量测量

    █ 热电偶测量功能

    █ 两线、三线、四线制热电阻测量

    █ 内置参考端补偿

    █ DC24V输出(80mA最大)



  • ■ 温场参数

    项目\型号

    PR611A/H

    PR613A/H

    备注

    型号

    -30℃~155℃

    RT+10℃~700℃



    分辨力

    0.001℃

    0.001℃



    均温块直径/插深

    φ26mm/160mm

    φ26mm/155mm



    内置参考

    控温准确度

    ±0.15℃@0℃

    ±0.30℃@100℃

    ±0.15℃@100℃

    ±0.60℃@600℃

    [注1]

    外置参考

    控温准确度

    ±0.06℃@0℃,100℃

    ±0.10℃@100℃

    ±0.20℃@600℃

    [注1]

    温度波动

    ±0.01℃@0℃,100℃

    ±0.03℃@100℃

    ±0.07℃@600℃

    10分钟

    孔间温差

    0.01℃@0℃,100℃

    0.03℃@100℃

    0.10℃@600℃

    [注1]

    40mm轴向温差

    0.20℃@0℃,100℃

    0.20℃@100℃

    0.70℃@600℃

     [注1][注2]

    60mm轴向温差

    0.50℃@0℃,100℃

    0.50℃@100℃

    1.00℃@600℃

     [注1][注2]

    负载影响

    0.01℃

    0.05℃@100℃

    0.20℃@600℃

    使用内置参考 [注3]

    升温时间

    23℃~155℃ 17min

    23℃~700℃ 25min

    以均温块底部温度

    到达为准

    降温时间

    23℃~-30℃ 12min

    700℃~100℃ 35min

    稳定时间

    ≤5min

    ≤10min

    使用内置参考

    以上技术参数均为环境温度23℃所测,测试数据基于PR6115T(铝合金材质)/PR6135T(铜合金材质)测试专用均温块。

    注1:采用2支φ3mm金属杆铂电阻测试;

    注2:从均温块插孔底部算起40mm/60mm;

    注3:测试条件为插入2支φ7mm金属杆铂电阻;



    ■ 电测参数

    类型

    量程

    信号范围

    准确度

    分辨力

    备注

    电压测量

    15mV

    0mV~15mV

    ±0.015%RD+2uV

    0.1μV

    输入阻抗≥50MΩ

    50mV

    0mV~50mV

    ±0.015%RD+5uV

    0.1μV

    输入阻抗≥50MΩ

    50V

    0V~50V

    ±0.015%RD+0.005%FS

    0.1mV

    输入阻抗≥1MΩ

    电阻测量

    500Ω

    0Ω~500Ω

    ±0.015%RD+0.005%FS

    1mΩ

    四线制,输出1mA电流

    5KΩ

    0KΩ~5KΩ

    ±0.015%RD+0.005%FS

    10mΩ

    四线制,输出0.1mA电流

    电流测量

    50mA

    0mA~50mA

    ±0.015%RD+0.005%FS

    1μA

    内阻=10Ω

    温度系数

    2ppm/℃@(Ω、KΩ)    5ppm/℃@(mV、V)   5ppm/℃@(mA)

    注:通过前面板端子进行接线。

    ■ 热电偶测温参数

    类型

    信号范围

    准确度

    分辨力

    备注

    S、R

    0℃~1760℃

    ±0.8℃@600℃ ±1.0℃@1000℃

    0.01℃

    包括参考端补偿误差

    N、K

    -80℃~1300℃

    ±0.6℃@(≤600℃)

    ±0.1%RD@(>600℃)

    WRE325、WRE526

    0℃~2300℃

    B

    300℃~1800℃

    T

    -200℃~400℃

    E

    -90℃~800℃

    J

    -100℃~1090℃

    EA2

    -30℃~760℃

    注:使用前部参考端插座进行连接。

    ■ 热电阻测温参数

    类型

    信号范围

    准确度

    分辨力

    备注

    Pt10

    -200℃~800℃

    ±0.7℃

    0.001℃

    采用四线制测量方式

    Pt100(385/392)、Pt1000

    ±0.08℃@100℃ ±0.18℃@700℃

    Pt200

    ±0.25℃@100℃ ±0.45℃@700℃

    Pt500

    ±0.19℃@100℃ ±0.37℃@700℃

    Cu50

    -50℃~150℃

    ±0.17℃@100℃

    Cu100

    ±0.11℃@100℃

    外置参考电阻

    0℃~700℃

    ±0.05℃@100℃

    ±0.07℃@300℃

    ±0.10℃@600℃

    注:被校热电阻通过前面板端子进行接线,外置参考电阻通过REFER端口进行连接。



  • ■ 通用参数

    项目\型号

    PR611A

    PR611H

    PR613A

    PR613H

    HART通讯





    外观尺寸

    360mm(高)*150mm(宽)*350mm(深)

    360mm(高)*180mm(宽)*270mm(深)

    质量

    12kg

    9.2kg

    额定功率

    700W

    1200W

    工作环境

    工作温度范围:(0~50)℃,非冷凝

    工作温度范围:(0~50)℃,非冷凝

    显示屏

    4.0英寸工业触控屏,

    分辨率800×480像素

    4.0英寸工业触控屏,

    分辨率800×480像素

    供电要求

    220VAC±10%,50Hz

    220VAC±10%,50Hz

    通讯方式

    RS232、(可选WiFi、蓝牙)

    校准周期

    1年

    配套均温块
